플레이트 및 파이프 레이커스 파이버 레이저 절단기

파이버 레이저 절단기 산업 응용
시트 및 파이프 통합 설계 이후 석유 및 파이프 재료, 피트니스 장비 및 기타 파이프 재료(주로 기계 가공), 자동차 제조, 기계 캐비닛 및 기타 보드 재료(주로 기계 가공)를 포함하여 G-자르다 광섬유 레이저 절단기의 산업 적응성이 크게 향상되었습니다. , 등.
0.5-5mm 탄소강판(파이프), 0.5-2.5mm 스테인레스강판, 아연도금강판(파이프), 전해아연도금강판(파이프), 실리콘강(파이프) 및 기타 얇은 금속판 절단에 특별히 사용됩니다. 그리고 파이프. 파이프 직경 범위: 20-220mm.

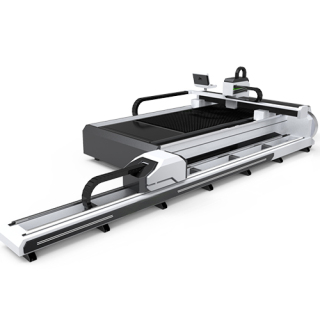

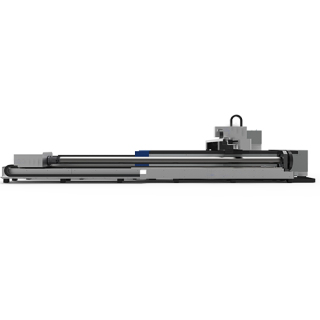

회전 장치를 갖춘 파이버 레이저 절단기

특징

1. 3세대 항공 알루미늄 갠트리.항공우주 표준에 따라 제조되며 4300톤의 프레스 압출 성형으로 형성됩니다. 노화 처리 후 강도는 모든 갠트리 중 가장 강한 강도인 6061 T6에 도달할 수 있습니다. 항공 알루미늄은 우수한 인성, 경량, 내식성, 항산화, 저밀도 등 많은 장점을 가지며 가공 속도를 크게 향상시킵니다.

2. 이중 용도 및 비용 절감형 파이버 레이저 절단기는 금속판뿐만 아니라 금속 파이프도 절단할 수 있습니다. 용도가 다양하고 50% 이상의 공간을 절약할 수 있어 생산성이 효과적으로 향상됩니다.

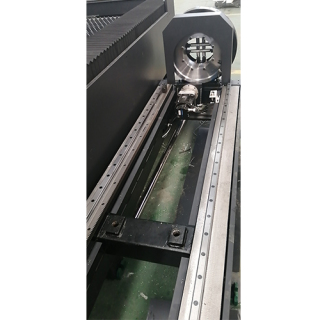

3. 클램프 디자인. 파이버 레이저 절단기 회전 척은 양쪽에 전기 클램프 디자인을 채택하고 중앙을 자동으로 조절할 수 있습니다. 대각선 조정 범위는 20-200mm입니다.

4. 분수 자동 지지대 설치. 지능형 튜브 지지대 설계를 사용하여 긴 튜브 절단 과정에서 변형 문제를 해결할 수 있습니다.

5. 섬유 레이저 절단기 헤드는 수동 조작 없이 자동으로 초점을 맞출 수 있습니다.

a. 수동 초점 없음. 소프트웨어는 자동으로 초점 렌즈를 조정하여 다양한 두께의 자동 천공 및 절단 플레이트를 실현합니다. 초점 렌즈 자동 조정 속도는 수동 조정 속도의 10배입니다.

b.더 큰 조정 범위. 조정 범위 -10mm~+10mm, 정밀도 0.01mm, 0~20mm의 다양한 유형의 플레이트에 적합합니다.

c.긴 수명. 콜리메이터 렌즈와 초점 렌즈 모두 수냉식 방열판이 있어 커팅 헤드의 온도를 낮추어 커팅 헤드의 수명을 향상시킵니다.

6. 분할된 직사각형 튜브 용접 베드. 침대의 내부 구조는 여러 개의 직사각형 튜브로 용접된 항공기 금속 벌집 구조를 채택합니다. 보강재는 튜브 내부에 배치되어 베드의 강도와 인장 강도를 높이고 가이드 레일의 저항과 안정성을 높여 베드의 변형을 효과적으로 방지합니다. 높은 강도, 안정성, 인장 강도, 20년 보장 왜곡 없이 사용 가능, 직사각형 파이프 벽의 두께는 10mm, 무게는 4500kg입니다.

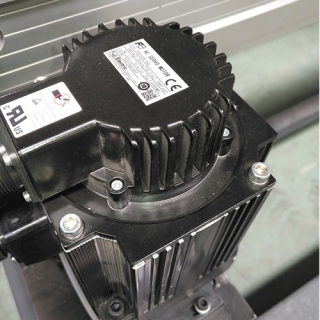

7.전송 및 정밀도.G-자르다 파이버 레이저 절단기에는 대만 YYC 랙, 일본 야스카와 모터 및 프랑스 Motoreducer가 장착되어 있습니다. 공작 기계의 반복 위치 정확도는 0.02mm이고 절삭 가속도는 1.5G입니다. 직장생활은 최대 10년이다.

매개변수:
