플레이트 및 파이프 raycus 파이버 레이저 절단기

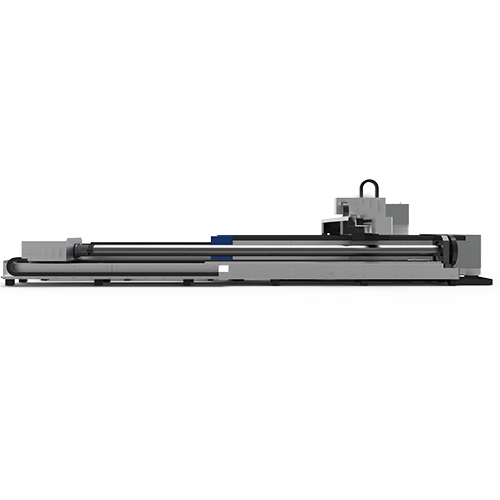

회전 장치가 있는 파이버 레이저 절단기

특징

1. 3세대 항공 알루미늄 갠트리.항공 우주 표준으로 제조되며 4300톤의 프레스 압출 성형으로 형성됩니다. 노화 처리 후 강도는 모든 갠트리 중 가장 강한 강도인 6061 T6에 도달할 수 있습니다. 항공 알루미늄은 우수한 인성, 경량, 내식성, 산화 방지, 저밀도와 같은 많은 장점을 가지고 있으며 처리 속도를 크게 증가시킵니다.

2. 이중 사용 및 비용 절감형 파이버 레이저 절단기는 금속판뿐만 아니라 금속 파이프도 절단할 수 있습니다. 용도가 다양하고 공간을 50% 이상 절약할 수 있어 생산성을 효과적으로 향상시킬 수 있습니다.

3.Clamp Design.The 섬유 레이저 절단기 회전하는 척은 양쪽에 전기 죔쇠 디자인을 채택하고 센터를 자동으로 조절할 수 있습니다. 대각선 조정 범위는 20-200mm입니다.

4. 부분 자동 지원 설치. 긴 튜브 절단 과정에서 변형 문제를 해결할 수있는 지능형 튜브 지원 설계를 사용합니다.

5. 섬유 레이저 절단기 헤드는 수동 조작 없이 자동으로 초점을 맞출 수 있습니다.

a. 수동 초점 없이. 소프트웨어는 자동으로 초점 렌즈를 조정하여 다른 두께의 자동 천공 및 절단 판을 실현합니다. 초점 렌즈 자동 조정 속도는 수동 조정 속도의 10배입니다.

b. 더 큰 조정 범위. 조정 범위 -10mm ~ +10mm, 정밀도 0.01mm, 0 ~ 20mm 다른 유형의 판에 적합합니다.

c. 긴 수명. 콜리메이터 렌즈와 초점 렌즈에는 모두 수냉식 방열판이있어 절단 헤드의 온도를 낮추어 절단 헤드의 수명을 향상시킵니다.

6.The Segmented Rectangular Tube Welded Bed.The 내부 구조는 항공기 금속 벌집 구조를 채택하여 여러 개의 직사각형 튜브로 용접됩니다. 보강재는 튜브 내부에 배치되어 침대의 강도와 인장 강도를 높이고 가이드 레일의 저항과 안정성을 증가시켜 침대의 변형을 효과적으로 방지합니다. 고강도, 안정성, 인장 강도, 20년 보장 왜곡없이 사용; 직사각형 파이프 벽의 두께는 10mm이고 무게는 4500kg입니다.

7. 전송 및 Precision.G-CUT 파이버 레이저 커팅 머신에는 대만 YYC 랙, 일본 Yaskawa 모터 및 프랑스 Motoreducer가 장착되어 있습니다. 공작 기계의 반복 위치 정확도는 0.02mm이고 절삭 가속은 1.5G입니다. 작업 수명은 최대 10년입니다.

매개변수:
